C212 RAVIN γ相机
简介

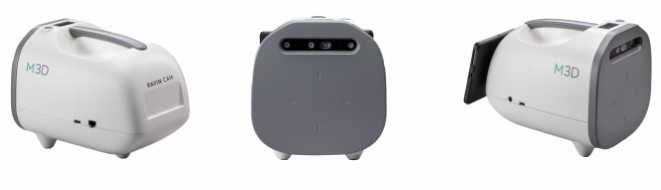

RAVIN γ相机由美国M3D公司研发，是一款便携式、高精度、实时可视化辐射成像设备。设备基于像素化 CZT 探测器技术 ，可对低能至中能放射性核素进行快速成像、定位、识别与剂量率测量 ，广泛应用于核医学、放疗防护、核素治疗、环境辐射安全、污染排查等场景。
整机仅2.3kg、小巧轻便、操作简单、即开即用，是医院核医学科、放疗中心、辐射防护部门的理想设备。
整机仅2.3kg、小巧轻便、操作简单、即开即用，是医院核医学科、放疗中心、辐射防护部门的理想设备。
应用领域
- 核医药课程
- 放疗中心点
- 放射性物质防范科
- 帮助手术治疗室
- 医院专家感然调节科
- 科学与教学过程组织
- 超高便携性
手提式/角架二用，手机灵活多变、现象高速 构建
- 实时可视化辐射成像
时时绘制多色辐射能区域划分图片 ，直观性 表示放射线源区域、使用范围与抗压强度更远 15.24 米（50 公尺）远长距离成相
支持系统多蔓延源关联定位系统- 精准核素识别与能谱分析
能量分辨率：1.1% FWHM @ 662 keV
- 高灵敏度、低活度成像
剂量率测量范围：1 nSv/h – 1 mSv/h
- 多场景一机多用
核素控制评估、的污染排摸、关闭检则、术中监测、 康复基因检测全涉及大幅度降低医护员、提高、公众的未知之数幅射暴晒风险隐患
技术指标
| 探测系统器 | >19 cm³ 的像素化 CZT 监测器 |
| 自重 | 2.3 kg |
| 尺寸 | 22 (H) × 20 (W) × 25.5 (L) cm |
| 工作中湿度 | 15–25°C |
| 能量是什么范畴 | 30–662 keV |
| 热量鉴别率 | 1.1% FWHM @ 662 keV |
| 极低三维成像活度 | 1 μCi @ 140 keV ， 1 m |
| 最大显像间距 | 15.24 m（50 ft） |
| 测试面积 | 1 nSv/h – 1 mSv/h @ 140 keV |
| 要求 | ± 10% @ 662 keV (¹³⁷Cs） |
| 适用性核素 | 99mTc、 ¹²³|、 ¹³¹|、¹⁷⁷Lu、¹⁸F、 ¹³⁷Cs 等 |
应用案例
1. 放射性污染快速排查
场景：核素治疗后、注射后、候诊室、走廊、手术室污染
案例：
候诊室发现三处⁹⁹mTc 污染区 ，快速定位并处理（左图 ，红色箭头标注）走廊 15.24 米外¹⁸F 污染清晰成像 ，避免交叉污染（中间）
核素治疗后 ，患者卫生间内¹⁷⁷Lu 成像图（右图）
2. 屏蔽完整性检测（放疗 / CT 室）
场景：放疗室门、CT 控制室墙、天花板、缝隙射线泄漏
案例：
CT 控制室防护墙周边的散射辐射成像（左图）
放疗室大门边缘射线泄漏精准定位（中间）
CT 控制室天花板散射辐射成像 ，定位屏蔽薄弱点（右图）
3. 放射性核素治疗术中 / 术后监测
场景：¹⁷⁷Lu、¹³¹I、¹⁸F 治疗、药物外渗、残留活度评估
案例：
¹⁷⁷Lu 输注过程实时成像 ，及时发现药物外渗风险（左图）
RAVI N 相机液晶屏实时显示剂量率；¹³¹I 放射消融治疗后 ，患者出院检测时活度成像（右图）

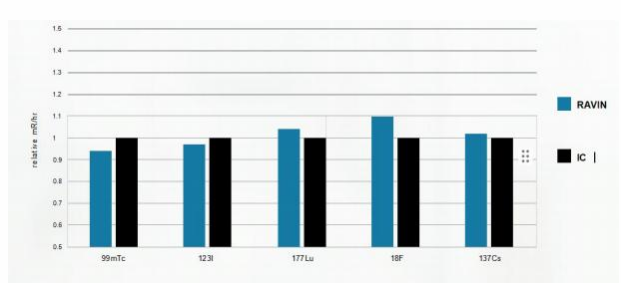

照射剂量率与电离室对比曲线
